Vertikāla vārpstas zemūdens sūknis
Vertikāla vārpstas zemūdens sūknis

Vertikāla vārpstas zemūdens sūknis

FY sērijas vertikālā garā vārpstas sūknis ir jaunas paaudzes iegremdēta sūkņa, ko ražo mūsu uzņēmums pēc tam, kad mēs esam absorbējuši progresīvas ārvalstu un vietējās tehnoloģijas un pieņēmušas augstāku hidraulisko modeli ., tāpēc tās uzticamība un izturība ir ļoti uzlabota vienreizēja vienas noplūdes, kas ir garas šahtas, kas ir vertikāli apakšmārda, kas ir savdabīga. Sūknis . marķējums, nominālais darba punkts un atloka savienojuma lielums ir līdzvērtīgi tiem, kas pieņem S02858 starptautisko standartu, un tehnoloģiskos apstākļus izmanto ISO 5199 standarts .
Nosūtīt pieprasījumu

Produktu apraksts



FY sērijas vertikālā garā vārpstas sūknis ir jaunas paaudzes zemūdens sūknis, ko ražo mūsu uzņēmums pēc tam, kad mēs esam absorbējuši progresīvas ārvalstu un vietējās tehnoloģijas un pieņēmušas augstāku hidraulisko modeli ., tāpēc tā uzticamība un izturība ir ievērojami uzlabota .}}



Šis vertikālās vārpstas zemūdens sūknis ir sava veida vienpakāpes vienas kārtas garas vārpstas iegremdēts centrbēdzes sūknis . Marķējums, nominālais darba punkts un atloka savienojuma lielums ir līdzvērtīgi tiem Garā vārpstas iegremdēts sūknis ir piemērots barotnes pārnešanai bez daļiņām un abrazīviem .



Vertical Long Shaft Pump-XJY Pump



Modeļa apraksts



Model Description of FY Series Chemical Submerged Pump



Produkta informācija



Struktūra Vertikāls garais vārpstas sūknis
Plūsmas ātrums Mazāks vai vienāds ar 400 m3/h
Galva Mazāk vai vienāds ar 50m
Projektēšanas standarts API610
Darba spiediens 1,6MPA; 2,5MPA
Darba temperatūra -20~150ºC
Motora jauda 1,1 ~ 160 kW
Izejas kalibrs DN25 ~ DN450
Ātrums 960 apgr./min; 1450 apgr./min; 2900 apgr./min;
Lāpstiņriteņu tips Slēgts lāpstiņrite; daļēji atvērts lāpstiņrite; atvērts lāpstiņrite
Apkures jaka Izvēlīgs
Padziļināt Mazāk vai vienāds ar 6m
Materiāls Oglekļa tērauds; SS304, SS316, dupleksa tērauds, titāna sakausējums, augsts sakausējums utt. .
Pieteikums Petroķīmiskā, ogļu ķīmiskā viela, auto daļa, augu eļļa, akumulatoru rūpniecība, tekstilizstrādājumi, metalurģija, pārtika, farmaceits, cukurs, ūdens piegādes atsāļošana, sāls rūpniecība, vides aizsardzība utt. .



Vertikālās vārpstas zemūdens sūkņa priekšrocības





Vertical Shaft Submersible Pump-XJY Pump



Details ofVertical Long Shaft Pump

Submerged Pump Motor



High Efficiency Long Shaft Submerged Pump



Custom Vertical Long Shaft Pump



Vertikālas vārpstas zemūdens sūkņa darba princips



Enerģijas pārraide

Motors virza lāpstiņriteni, lai lielā ātrumā pagrieztos caur garo vārpstu .

Enerģijas pārveidošana

Kinētiskā enerģija tiek pārveidota par spiediena enerģiju, un šķidrums tiek savākts virzošajā apvalkā un izvadīts caur izplūdes cauruli .

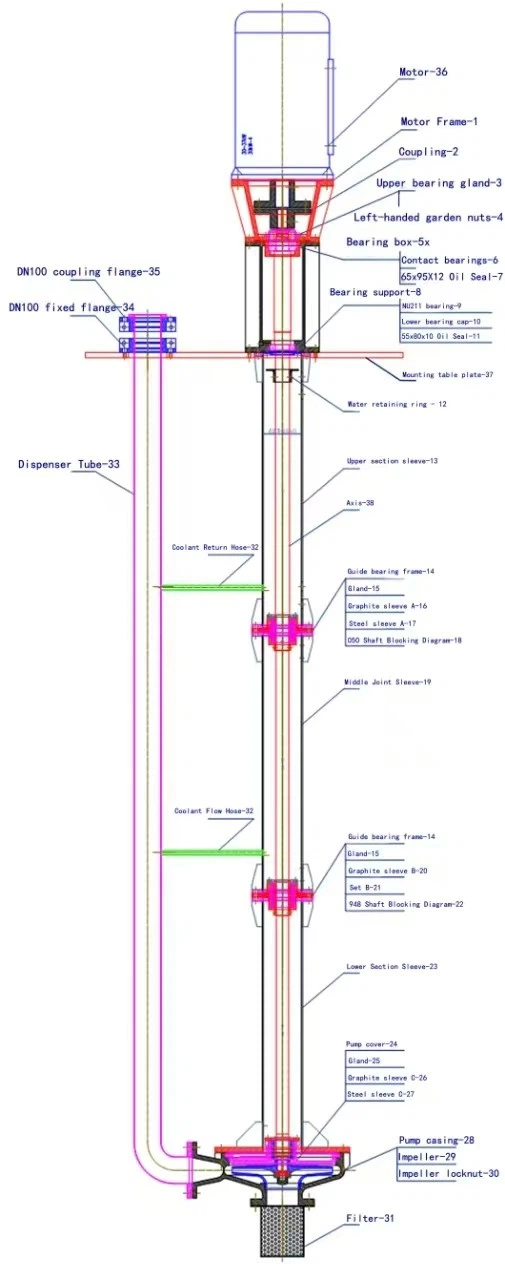

Vertical Long Shaft Pump Structure Diagram



Centrbēdzes spēks

Šķidrums tiek iesūkts no sūkņa korpusa apakšas, un lāpstiņritenis griežas, lai radītu centrbēdzes spēku, kas met šķidrumu virzošajam apvalkam .

Nepārtraukta piegāde

Lāpstiņritenis nepārtraukti griežas, veidojot negatīvu spiedienu, un šķidrums tiek nepārtraukti iesūkts un izvadīts .



Veiktspējas parametru atlases tabula



Veidot

Lāpstiņritens

Ierakstīt

 Nominālais ātrums n =2900 r/min

Plūsmas ātrums

(m³/h)

Galva

(m)

 Relatīvais blīvums<1.0 Relatīvais blīvums<1.35 Relatīvais blīvums<1.8
Jauda (KW) Motora modelis Jauda (KW) Motora modelis Jauda (KW) Motora modelis
25fy -20   3.2 20 1.1 Y802-2 1.5 Y90S-2 2.2 Y90L-2
A 2.8 16
25fy -32   3.2 32 3 Y100L-2 3 Y100L-2 4 Y112M-2
A 2.8 26
25fy -50   3.2 50 5.5 Y132S1-2 7.5 Y132S2-2 11 Y160M1-2
A 2.8 41
40fy -20   6.3 20 1.5 Y90S-2 2.2   3 Y100L-2
A 5.5 16
40fy -32   6.3 32 3 Y100L-2 3 Y100L-2 4 Y112M-2
A 5.5 26
40fy -50   6.3 50 5.5 Y132S1-2 7.5 Y132S-2 11 Y160M1-2
A 5.5 41
40fy -80   6.3 80 7.5 Y132S2-2 11 Y160M1-2 15 Y160M2-2
A 5.9 70 5.5 Y132S1-2 7.5 Y132S-2 11 Y160M1-2
B 5.6 62
50fy -20   12.5 20 1.5 Y90S-2 2.2 Y90L-2 3 Y100L-2
A 11.3 16.4
50fy -32   12.5 32 3 Y100L-2 4 Y112M-2 5.5 Y132S1-2
A 11.3 26.4 2.2 Y90L-2 3 Y100L-2 4 Y112M-2
50fy -50   12.5 50 5.5 Y132S1-2 7.5 Y132S-2 11 Y160M1-2
A 11.3 41 4 Y112M-2 5.5 Y132S1-2 7.5 Y132S-2
50fy -80   12.5 80 11 Y160M1-2 15 Y160M2-2 18.5 Y160L-2
A 11.7 70 11 Y160M1-2 15 Y160M2-2
B 11 62 7.5 Y132S-2
65fy -20   25 20 3 Y100L-2 4 Y112M-2 5.5 Y132S1-2
A 22.7 16.5 2.2 Y90L-2 3 Y100L-2 4 Y112M-2



Veidot

Lāpstiņritens

Ierakstīt

 Nominālais ātrums n =2900 r/min

Plūsmas ātrums

(m³/h)

Galva

(m)

 Relatīvais blīvums<1.0 Relatīvais blīvums<3.6 Relatīvais blīvums<1.86
Jauda (KW) Motora modelis Jauda (KW) Motora modelis Jauda (KW) Motora modelis
65fy -32   25 32 5.5 Y132S1-2 5.5 Y132S1-2 7.5 Y132S-2
A 22.7 26.5 4 Y112M-2 4 Y112M-2 5.5 Y132S1-2
65fy -50   25 50 11 Y160M1-2 11 Y160M1-2 15 Y160M2-2
A 22.7 41 7.5 Y132S-2 7.5 Y132S-2 11 Y160M1-2
65fy -80   25 80 15 Y160M2-2 18.5 Y160L-2 22 Y180M-2
A 23.4 74.8     15 Y160M2-2
B 22 61.8 11 Y160M1-2     18.5 Y160L-2
80fy -20   50 20 5.5 Y132S1-2 5.5 Y132S1-2 7.5 Y132S2-2
A 45.3 16.5
80fy -32   50 32 7.5 Y132S2-2 11 Y160M1-2 15 Y160M2-2
A 45.4 26.4 7.5 Y132S1-2 11 Y160M1-2
80fy -50   50 50 15 Y160M2-2 15 Y160M1-2 22 Y180M-2
A 45.3 41 11 Y160M1-2 18.5 Y160L-2
80fy -80   50 80 22 Y180M-2 30 Y200L1-2 45 Y225M-2
A 46.8 70.5 18.5 Y160L-2 22 Y180M-2 30 Y225L-2
B 44 62.2 15 Y160M2-2
100fy -20   100 20 11 Y160M1-2 11 Y160M1-2 15 Y160M2-2
A 91.8 16.8 7.5 Y132S2-2 11 Y160M1-2
100fy -32   100 32 15 Y160M2-2 18.5 Y160L-2 22 Y180M-2
A 91 26.5 11 Y160M1-2 15 Y160M2-2 18.5 Y160L-2
100fy -50   100 50 22 Y180M-2 30 Y200L1-2 37 Y200L2-2
A 91 41.5 18.5 Y160L-2 22 Y180M-2 30 Y200L1-2
100fy -80   100 80 45 Y225L2-2 45 Y225M-2 75 Y280S-2
A 93.5 70 37 Y200L2-2 55 Y250M-2
B 87.8 61.7 30 Y200L2-2 37 Y200L-2 45 Y225M-2
